产品尺寸
电波暗室的尺寸和射频吸波材料的选用主要由受试设备（EUT）的外行尺寸和测试要求确定，分为：3米法（9m*6m*6m)、5米法（ 11m*7m*9m)、10米法（19m*12m*9m），也可根据客户的需求订制非标暗室。
性能指标
1、主要性能指标：归一化场地衰减±4dB、场地均匀性0～6dB,符合
| 1 | GJB12190-2006 | 《高性能屏蔽室屏蔽效能的测量方法》 |
| 2 | GJBz20219-94 | 《军用电磁屏蔽室的技术要求和检验方法》 |
| 3 | BMB3-1999 | 《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 |
| 4 | GJBz20397-97 | 《密玛机屏蔽机房的安装使用和检测》 |
| 5 | GB50174-93 | 《电子计算机机房设计规范》 |
| 6 | GB50052-95 | 《供配电系统设计规范》 |
| 7 | EN50147-1 | 《屏蔽效能标准》 |
2、屏蔽室性能指标
磁场：14KHz≧70dB/150KHz≧100dB
电场：150KHz～300MHz≧100dB
平面波：50MHz～1GHz≧100dB
微波：1GHz～10GHz≧100dB,10GHz～18GHz≧100dB
（测试方法按GB12190-90标准）
3、吸波材料反射损耗
30MHz～18GHz≧15dB
（吸波材料采用复合吸波材料，即锥形含碳海绵吸波材料粘贴在铁氧体上）
组成结构

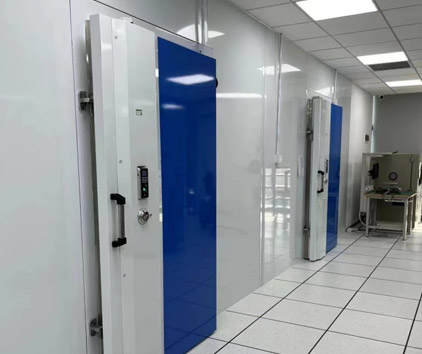

一、电磁屏蔽层
电磁屏蔽层由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成，根据用户的具体需要，屏蔽壳体采用拼接组装式，方便后继搬迁组装。

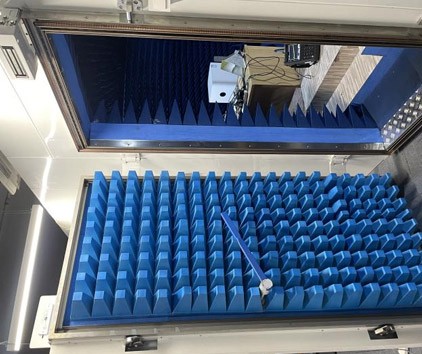

二、吸波材料
1、在屏蔽层的六面体（墙、顶、地）上贴单层铁氧体软磁材料加锥形含碳海绵吸波材料，单层铁氧体片：工作频率范围30MHz～18GHz
2、锥形含碳海绵吸波材料是由聚氨醋泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。
三、其它配置
主要有信号传输接口板、转台、天线、监控系统等。
四、电波暗室配件
铁氧体材料
吸波棉材料
测试转台系统
天线
